Un feu arrière de remorque qui ne s’allume plus, un clignotant qui fonctionne d’un seul côté, des feux de position intermittents : ces pannes surviennent souvent au pire moment. Le schéma de la prise remorque (7 ou 13 broches) reste le point de départ de tout diagnostic, mais il ne suffit pas toujours à identifier la cause réelle du problème. Sur les véhicules récents équipés d’un réseau multiplexé, la panne peut même venir du tracteur et non de la remorque.
Réseau CAN-bus et feux de remorque : la panne invisible
La plupart des guides de diagnostic commencent par le câblage et les ampoules. C’est logique sur un véhicule ancien à circuit électrique direct. Sur un modèle récent, le raisonnement doit être inversé.
Les véhicules équipés d’un réseau multiplexé CAN-bus surveillent en permanence la consommation électrique de chaque circuit. Quand vous branchez une remorque avec un faisceau universel non adapté, le calculateur peut interpréter l’appel de courant comme une anomalie. La conséquence : il désactive les sorties remorque, génère un message d’erreur au tableau de bord, ou provoque des pannes intermittentes difficiles à reproduire.
Ce type de dysfonctionnement ne laisse aucune trace visible sur la prise ni sur le câblage de la remorque. Tout semble correct à l’inspection visuelle, les broches sont propres, les fils intacts, et pourtant les feux refusent de fonctionner. Si votre véhicule date de moins de dix ans, vérifiez en priorité que le faisceau installé est bien un faisceau dédié compatible avec le multiplexage du véhicule tracteur, et non un kit universel branché directement sur les feux arrière.

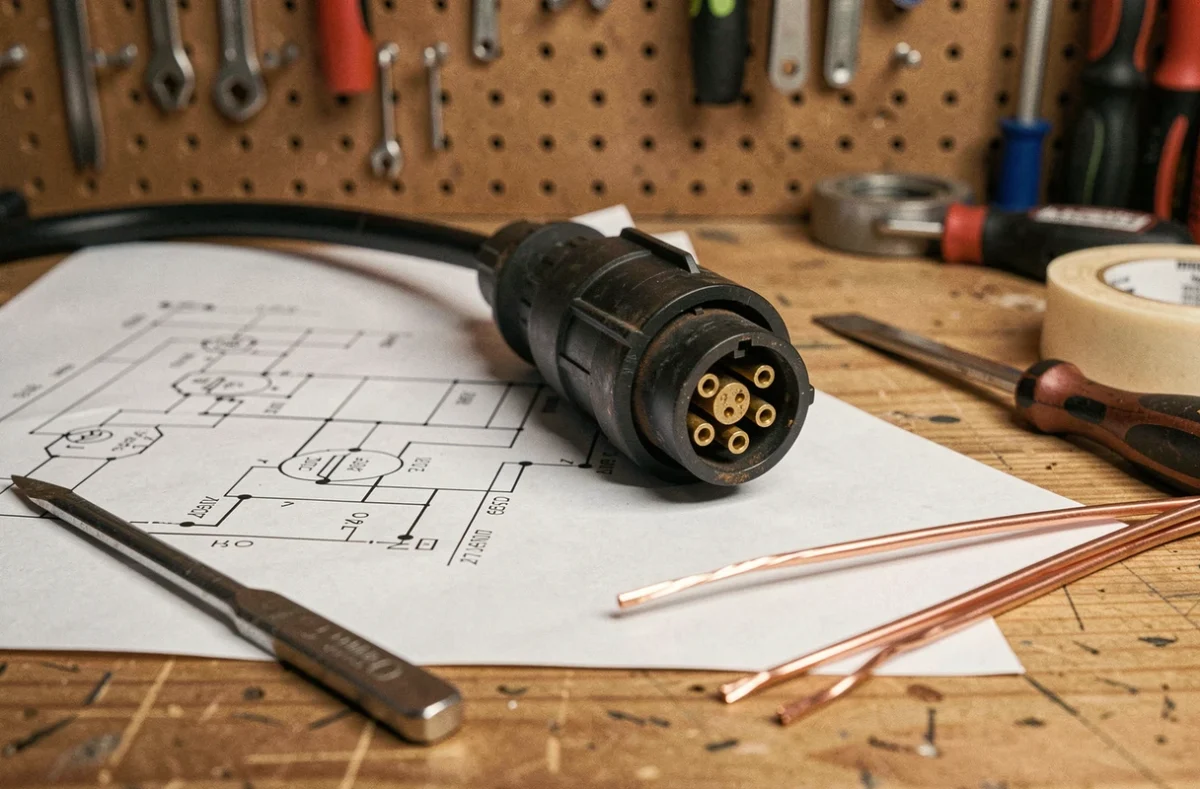

Schéma prise 7 broches : lire le brochage avant de tester
Le schéma de brochage reste la base de travail pour localiser une panne. La prise 7 broches (dite « prise française ») affecte une fonction précise à chaque broche. Confondre deux broches lors d’un test revient à chercher au mauvais endroit.
Correspondance des broches et fonctions
Sur une prise 7 broches standard, chaque position correspond à un circuit distinct. Voici l’affectation à connaître avant tout diagnostic :
- Broche 1 : clignotant gauche (fil généralement jaune)
- Broche 2 : feux de brouillard arrière
- Broche 3 : masse (fil blanc, retour commun de tous les circuits)
- Broche 4 : clignotant droit (fil vert)
- Broche 5 : feux de position droits
- Broche 6 : feux stop
- Broche 7 : feux de position gauches
Le code couleur peut varier selon le fabricant du faisceau. Ne vous fiez pas uniquement à la couleur du fil : c’est la position de la broche dans la prise qui détermine la fonction.
Prise 13 broches : les broches supplémentaires à ne pas négliger
La prise 13 broches (norme européenne) reprend les 7 premières fonctions et ajoute six broches dédiées au recul, à l’alimentation permanente, à la charge de batterie auxiliaire et à la masse renforcée. Si les feux de base fonctionnent mais que le feu de recul ou l’alimentation du réfrigérateur reste inactive, le problème se situe souvent sur les broches 8 à 13, pas sur le circuit principal.
Diagnostic par chute de tension : la méthode qui change tout
Tester la continuité d’un fil au multimètre ne suffit pas. Un câble très corrodé en interne peut afficher une résistance quasi nulle quand le circuit n’est pas sollicité, puis s’effondrer sous charge. C’est la raison pour laquelle la mesure de la chute de tension sous charge remplace progressivement le simple test de continuité dans les procédures de diagnostic.
Procédure concrète avec un multimètre
Réglez votre multimètre sur la plage tension continue (20 V). Allumez les feux que vous souhaitez tester pour mettre le circuit sous charge. Placez la pointe rouge sur la borne positive de la batterie du véhicule tracteur, et la pointe noire sur la broche correspondante côté prise remorque.
La tension mesurée devrait être très proche de la tension batterie. Un écart de plus de quelques dixièmes de volt entre la batterie et la broche indique une résistance parasite dans le circuit : connecteur oxydé, fil partiellement coupé, ou point de masse dégradé.
Répétez la mesure sur le retour de masse : pointe rouge sur la masse de la remorque (broche 3), pointe noire sur la borne négative de la batterie. Une chute de tension élevée sur le retour de masse est la cause la plus fréquente de feux faibles ou intermittents, et la plus difficile à détecter sans cette méthode.
Pannes spécifiques aux feux arrière LED de remorque
Le passage aux blocs LED « scellés » a réduit les pannes d’ampoules grillées, mais a introduit de nouvelles défaillances que le schéma de brochage seul ne permet pas d’expliquer.
Les retours terrain signalent une augmentation des pannes liées à l’infiltration d’humidité dans des blocs pourtant présentés comme étanches. L’eau condensée à l’intérieur du bloc attaque les composants électroniques (résistances, circuits imprimés) plutôt que le LED lui-même. Le feu peut alors s’allumer partiellement, clignoter de façon erratique, ou ne plus fonctionner du tout sans qu’aucun fil extérieur ne soit en cause.
Un bloc LED défaillant présente aussi une consommation électrique anormale. Sur un véhicule à CAN-bus, cette anomalie peut déclencher les mêmes messages d’erreur qu’un faisceau inadapté. Avant de remettre en cause le câblage complet, il est utile d’isoler le bloc suspect en le débranchant et en mesurant la réaction du calculateur.
Fil de masse, connecteurs, câblage : les points de contrôle physiques
Une fois les causes électroniques écartées, le diagnostic revient aux fondamentaux du circuit électrique. Trois zones concentrent la majorité des défaillances physiques.
Le fil de masse commun (broche 3) est le maillon faible de toute installation remorque. Il subit les projections d’eau, le sel en hiver, les vibrations permanentes. Un point de masse boulonné sur le châssis de la remorque peut se corroder sans signe extérieur visible. Débranchez la cosse, poncez la surface de contact, remontez avec de la graisse diélectrique.
Les connecteurs entre le faisceau du véhicule et la prise murale accumulent de l’oxydation, surtout si la prise reste exposée sans bouchon de protection. Inspectez chaque broche : une broche noircie ou verdâtre suffit à interrompre un circuit.
Le câblage qui chemine sous la remorque subit des frottements contre le châssis, les essieux et les pièces mobiles. Cherchez les gaines fendues, les fils dénudés ou pincés au niveau des passages de roue et des points de fixation.
Le diagnostic des feux arrière de remorque repose moins sur le schéma de brochage lui-même que sur la compréhension du type de circuit (direct ou multiplexé) et sur la bonne méthode de mesure. Un test de chute de tension sous charge, combiné à une vérification du retour de masse, résout la grande majorité des pannes que l’inspection visuelle laisse passer.
